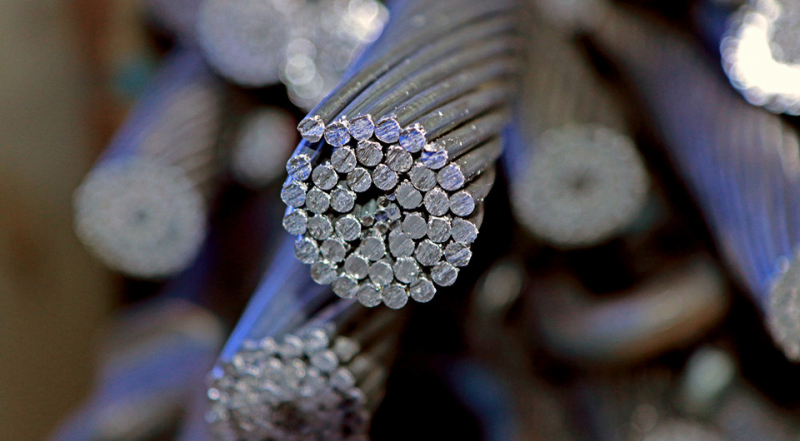

Как соединить алюминиевые провода: 4 способа

27

Можно ли прокладывать алюминиевую проводку в квартире? Как ее соединять? Нашли ответы на самые важные вопросы.

Как соединить алюминиевые провода между собой или с медными? Сравниваем разные методы.

Все о соединении алюминиевых проводов

Правила безопасности

Монтаж электросетей регламентируют сразу несколько документов. Для жилых домов самые важные 6-е и 7-е издание ПУЭ, СП 256.1325800.2016 с актуальными изменениями. В правилах можно найти ответы на самые популярные вопросы:

• разрешены ли алюминиевые жилы в жилых домах;
• какое сечение кабеля нужно для подключения электроплиты;
• можно ли соединять алюминиевые провода клеммами или скруткой;
• можно ли сгибать кабель при прокладке и под каким углом.

В прошлом веке почти вся проводка была алюминиевой. С появлением новых мощных электроприборов от нее решили отказаться в пользу медной. Можно ли прокладывать алюминиевую проводку в квартире? Да, но только из сплавов марок 8030 и 8176. Они содержат железо, поэтому лучше сопротивляются нагрузкам, снижают риск пожара и короткого замыкания. Минимальное сечение жил из такого сплава для светильников 2,5 мм2, для электроплит от 10 мм2. Все соединения должны быть сделаны в распредкоробках со свободным доступом, а не в скрытых штробах.

При прокладке новой сети или ремонте старой нужно руководствоваться актуальными правилами и стандартами. Ненадежное соединение или кабель, не рассчитанный на большие нагрузки, могут вывести из строя дорогую технику и стать причиной пожара.

Как соединить алюминиевые провода в коробке

ПУЭ допускают 4 способа соединения алюминиевых проводов между собой: сваркой, опрессовкой, пайкой, сжимами болтовыми или винтовыми. Простая скрутка под изолентой строго запрещена. Не слушайте экспертов, которые говорят, что скрутка безопасна и использовалась всегда. Подробнее рассказываем обо всех действительно безопасных способах.

Гильзы под опрессовку

Гильзы полые трубки, которые делают из разных металлов. В оба конца заводят очищенные от изоляции жилы, затем обжимают трубку пресс-клещами, губки которых подобраны по ее диаметру. Металл жил и оболочки становится единым проводником, который практически невозможно сломать или разорвать. Такое соединение рассчитано на напряжение до 10 Вт.

Можно ли соединить алюминиевые провода лужеными гильзами из меди? Такой способ категорически запрещен. В электроустановках, да и в сантехнике, медь/латунь и алюминий не должны контактировать напрямую. Это приводит к разрушению обоих металлов.

Правила разрешают соединить алюминиевые провода гильзами. Но это должны быть гильзы из алюминия. Их маркируют как ГА-10. Число после букв соответствует сечению кабеля. Гильзу нужно подбирать строго в размер: нельзя скручивать жилы или оставлять пустое пространство внутри. Из-за этого метод редко используют при работе с электропроводкой в комнатах. ГА диаметром меньше 10 мм сложно найти в продаже, а для светильников и розеток, даже по новым правилам, такое сечение не нужно. С помощью гильз удобно заводить электричество в квартиру или распределять на несколько групп. Но такое соединение займет чуть больше места, чем сварная скрутка. Учитывайте это при выборе распредкоробок.

Монтаж гильзами не займет много времени и не потребует дорогого оборудования.

• Зачищают концы проводов от изоляции на половину длины гильзы. Надевают на любой термоусадочную трубку и сдвигают как можно дальше от места опрессовки.
• Вытягивают жилы в прямую линию, без изгибов и перекрутов.
• Снимают с алюминия оксидную пленку с помощью кордщетки, наждачной бумаги или профессиональной пасты.
• Сразу же смазывают очищенную область кварцевазелиновой пастой. Смазывают той же пастой трубку внутри.
• Заводят очищенные концы до половины гильзы каждый. Важно следить за тем, чтобы они не сгибались, но соединились по прямой.
• Пресс-клещами обжимают гильзу в трех точках. Сдвигают на нее термоусадку и нагревают феном.

Не стоит использовать вместо термоусадочных трубок изоленту. Она не обеспечит достаточную защиту от влаги, быстро потеряет прочность.

Зажимы Wago

Электрики любят клеммы Wago, или ваги, за простоту работы. Это готовые зажимы, для работы с которыми не нужны специальные инструменты. Соединение клеммами Wago менее надежно, чем сварка, так как любой зажим со временем может разболтаться и ослабнуть. Но при правильном монтаже прослужит до 40 лет.

Можно соединять алюминиевые провода вагами? Да, но только специальными. Для алюминия предназначена серия клемм 273 с серым корпусом. Она заполнена пастой, разрушающей оксидную пленку. Для монтажа нужно:

• снять изоляцию на длину, указанную в инструкции к клемме;
• вставить жилы в отверстие;
• убедиться, что проводник зафиксирован.

Серия для алюминия одноразовая. Провод легко вытащить без повреждения, но клемму после этого нужно заменить. Подтягивать или обслуживать зажимы не нужно.

К самозажимным, кроме клемм Ваго, относятся пружинные колпачки, или СИЗ. Это многоразовые разъемные соединения. Они подходят только для меди. Допускается применение СИЗ и для алюминия, если внутри они будут смазаны составом, предупреждающим образование оксидной пленки. Но это не самый надежный вариант для алюминиевых жил, опытные электрики используют его редко.

Винтовые зажимы

Монтаж винтовых зажимов не намного сложнее, чем работа с вагами. Плюс метода в простоте, надежности и доступной цене, создании разъемного соединения. Минусы тоже есть:

• если перетянуть винты, можно повредить хрупкий алюминий;
• винтовые зажимы со временем ослабевают и разбалтываются, контакт нарушается.

Для работы с алюминием подходят только зажимы из никелированной или оцинкованной латуни. Латунь без покрытия использовать нельзя, так как в ней много меди. При повреждении покрытия на контактах зажимов алюминиевый провод начнет разрушаться. Обычно на клеммах для алюминия есть пометка Al+Al.

Работать с винтовыми зажимами просто:

• зачищают изоляцию;
• снимают оксидную пленку;
• смазывают концы кварцевазелиновой пастой;
• вставляют в разъем и закручивают винт.

Одна из разновидностей винтовых клеммников орехи. Их используют для соединения алюминия с медью, создания ответвлений от основной линии питания. Они отличаются от обычных пластиковым корпусом. Нужно снять крышку, ослабить 4 винта, поместить жилы в разъемы и затянуть винты. После этого останется закрыть крышку. Для работы с алюминием подходят орехи с оцинкованными или никелированными контактами.

Сварка

Сварка один из самых надежных и безопасных вариантов, так как не создает дополнительного давления на жилы, не ослабевает со временем. К ней прибегают редко, так как алюминий сложно варить. На воздухе он сразу же покрывается тонкой пленкой, которую сложно разрушить даже при высоком напряжении. Она мешает надежно сплавить жилы. Но для решения этой проблемы предусмотрены специальные флюсы.

Сварка алюминиевых проводов между собой включает следующие этапы.

• Зачищают конец каждого кабеля от изоляции примерно на 4-5 см. Надевают на любой термоусадочную трубку и сдвигают на изоляцию, подальше от рабочей зоны.
• Наждачкой или уксусным раствором снимают оксидную пленку. Металл должен посветлеть и заблестеть.
• Вытягивают пальцами очищенные участки, чтобы они были прямой линией. Многожильные провода слегка зажимают плоскогубцами на концах, чтобы они не пушились.
• Скрещивают основания и начинают скручивать обе линии от изоляции. Нужно сплетать их вместе, а не накручивать одну полоску на другую.
• Плотную скрутку слегка прижимают плоскогубцами в месте выхода из изоляции и на конце.
• Еще раз очищают конец скрутки от оксидной пленки. Наносят флюс, например, ВАМИ. Подносят электрод к этой точке.
• После остывания металла сдвигают термоусадку на сварную скрутку и нагревают феном до фиксации.

Для сварки алюминиевой электропроводки подходят инверторные аппараты с покрытыми электродами. Оптимальную силу тока рассчитывают по формуле: 20-30 А на 1 мм диаметра скрутки.

Разрешена ли пайка

Среди перечисленных в СП 256.1325800.2016 методов соединения алюминиевых жил нет пайки. Но актуальные на начало года ПУЭ допускают ее с ограничениями: не для заземления, не для устройств, находящихся рядом и запитанных ответвлениями от одной линии. Сварка считается более надежной и разрешена всеми правилами. Узлы после пайки более хрупкие, быстрее покрываются оксидной пленкой.

Принцип действия тот же, что при сварке. Жилы нужно зачистить от изоляции и пленки, скрутить, еще раз зачистить и обработать флюсом. Оптимальная температура пайки от 300 до 600 градусов Цельсия. Чем больше диаметр жил, тем мощнее должен быть паяльник. Готовое соединение нужно закрыть термоусадочной трубкой.

Как соединить старый алюминиевый провод с медным

Напрямую соединять медь и алюминий нельзя. Но в старых высотных домах к щитку часто проложен алюминий. Что делать, если вы хотите поменять проводку в квартире на медную? Есть несколько безопасных способов соединения.

• Опрессовка с помощью алюмомедных гильз. Зачищенные жилы Al и Cu вставляются в соответствующие концы гильзы, не соприкасаясь напрямую.
• Клеммы Wago серий 773, 273, 224.
• Винтовые зажимы Al+Cu.

Паять и сваривать эти металлы вместе нельзя.

Сравнительная таблица способов

Сравните разные способы соединения проводов из алюминия между собой и с медью, но оставьте выбор за электриком. С электроустановками должны работать только профессионалы.
